gerador de turbina eólica de eixo vertical

Gerador de turbina eólica de eixo vertical

O gerador de turbina eólica de eixo vertical (VAWT) é um equipamento omnidirecional de energia eólica de pequeno e médio porte que adota uma estrutura de eixo principal vertical, equipado com gerador de ímã permanente de acionamento direto de levitação magnética. Este dispositivo silencioso de energia limpa distribuída é amplamente aplicado em telhados residenciais, vilas, pátios rurais, áreas pitorescas, cabines remotas fora da rede e sistemas híbridos de energia solar-eólica de microrredes para edifícios comerciais.

Visão geral do produto

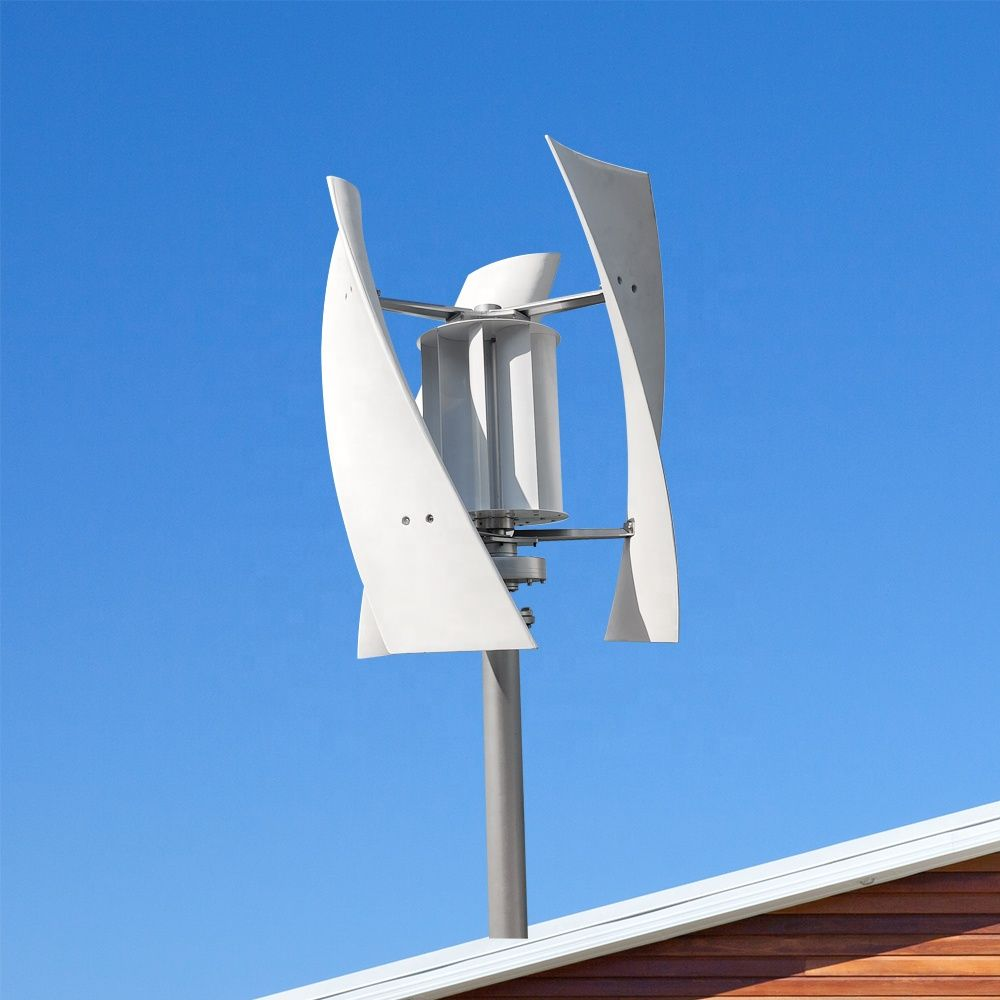

Este gerador de turbina eólica de eixo vertical possui pás helicoidais compostas de FRP e gerador sem ferro de ímã permanente montado na parte inferior, eliminando o projeto complexo da caixa de engrenagens. Ele realiza captura de vento omnidirecional sem ajuste de guinada e opera de forma estável sob fluxo de ar urbano turbulento. A velocidade do vento de ativação é de apenas 2,5 m/s para gerar eletricidade, a velocidade máxima do vento de sobrevivência atinge 56 m/s (resistência a tufões de nível 12) com grau IP67 totalmente à prova d'água. O controlador de carga MPPT inteligente integrado suporta combinação perfeita com baterias de lítio e painéis solares para formar um sistema híbrido de fonte de alimentação fora da rede. A estrutura de levitação magnética reduz bastante o ruído de fricção mecânica abaixo de 35dB, sem perturbar a vida diária. Adote dupla proteção de segurança de estol aerodinâmico + freio eletromagnético; O kit de montagem modular DIY permite a instalação completa em 2 horas sem trabalhadores profissionais. Estão disponíveis várias opções de energia de 200 W a 30 kW, pico de produção de até 800 W para minimodelos domésticos, reduzindo efetivamente as despesas mensais de eletricidade em mais de 30% com produção de energia eólica zero carbono.

Especificações Técnicas

Estrutura central: Eixo central vertical, lâminas helicoidais reforçadas com FRP, gerador de ímã permanente de levitação magnética inferior (acionamento direto sem engrenagem). Velocidade do vento de ativação: 2,5 m/s; Velocidade nominal do vento: 12m/s; Velocidade do vento de corte: 25m/s; Velocidade do vento de sobrevivência: 56m/s (tufão de nível 12). Classificação à prova d'água: IP67; Ruído operacional: <35dB. Faixa de temperatura de trabalho: -30°C ~ +55°C. Opções de potência padrão: 200W/600W/800W/1kW/1,5kW/10kW/30kW. Tensão de saída: 12V/24V/48V DC / 220V/380V AC opcional. Sistema de controle: Controlador de carga inteligente MPPT integrado, com freio eletromagnético + proteção aerodinâmica dupla contra excesso de velocidade. Tipo de montagem: Kit de instalação DIY plug-and-play completo. Cores de aparência: Preto fosco, verde floresta, cinza prateado. Material da lâmina: Estrutura de alumínio aeroespacial + composto de fibra FRP reforçado.

Recursos do produto

• Captura de vento omnidirecional, adapta-se ao vento urbano turbulento Diferente das turbinas eólicas horizontais que exigem guinada a barlavento, a estrutura do eixo vertical captura o vento de todos os ângulos sem motor de direção extra. Ele mantém a geração de energia estável em fluxos de ar turbulentos e complexos de telhados urbanos, vãos de arranha-céus e ambientes de pátio, resolvendo problemas de baixa geração de energia de ventiladores horizontais nas cidades.
• Arranque de vento ultrabaixo, gera energia com brisa suave O design aerodinâmico da lâmina helicoidal otimizada atinge uma velocidade de vento de corte ultrabaixa de 2,5 m/s. Ele pode iniciar a geração de energia em dias ventosos para utilizar totalmente os recursos de vento moderado e estender as horas diárias efetivas de geração de energia.
• Design sem engrenagem de levitação magnética, operação ultrassilenciosa Cancele a estrutura de transmissão de engrenagem tradicional, adote rolamento de levitação magnética para eliminar o ruído de fricção mecânica. O ruído de funcionamento de toda a máquina é controlado abaixo de 35dB, nenhum som giratório forte para perturbar as famílias e vizinhos próximos, instalação residencial adequada no telhado.
• As lâminas e o gerador de resistência a tufões IP67 para todos os climas e nível 12 adotam alumínio aeroespacial + material composto FRP reforçado, máquina inteira IP67 totalmente selada à prova d'água. Ele resiste a chuva forte, neve, tempestade de areia e ambiente costeiro de névoa salina, pode suportar tufões de nível 12 com velocidade de vento de sobrevivência de 56 m / s com longa vida útil.
• Sistema duplo de proteção contra excesso de velocidade Equipado com limite de velocidade passivo de estol aerodinâmico + mecanismo de freio duplo ativo eletromagnético. Quando a velocidade do vento excede 25 m/s, as pás reduzem automaticamente a área de recepção do vento para parar para reduzir a velocidade; O freio eletromagnético bloqueia o rotor para evitar danos sob ventos extremamente fortes, garantindo totalmente a segurança do equipamento.
• Compatibilidade MPPT híbrida eólica-solar inteligente O controlador de carga MPPT integrado de alta eficiência maximiza a eficiência de conversão de energia eólica. Perfeitamente combinado com baterias de armazenamento doméstico e painéis solares para construir microrrede complementar eólica-solar fora da rede, fonte de alimentação estável para iluminação, WiFi, pequenos eletrodomésticos e equipamentos de monitoramento remoto.
• Instalação modular DIY Plug-and-Play Conjunto completo de acessórios de instalação e manuais de operação detalhados são entregues juntos. A estrutura modular dividida permite a montagem final por uma única pessoa em 2 horas, sem eletricistas profissionais e equipamentos de elevação, economizando muito no custo de mão de obra de construção.
• Energia limpa com zero carbono, economia mensal visível de eletricidade Geração de energia eólica com 100% de emissão zero. O modelo doméstico de pico de 800 W pode fornecer continuamente pequenas cargas elétricas diárias, reduzindo a conta mensal de eletricidade em mais de 30%, ajudando as famílias a obterem independência energética parcial e reduzirem a pegada de carbono.

Guia de instalação e operação

1. Selecione um telhado plano, um pátio ou um suporte de montagem especial como base de instalação, fixe a fundação da torre com parafusos de expansão para garantir um suporte firme.
2. Monte as lâminas FRP helicoidais divididas e o eixo central vertical de acordo com etapas modulares manuais, trave cada junta com fixadores correspondentes.
3. Instale o gerador de levitação magnética inferior e conecte a linha de saída ao controlador MPPT de suporte e à bateria de armazenamento, proteção completa de aterramento.
4. Realize o teste de rotação sem carga sob vento natural para verificar a suavidade e o ruído da rotação e confirme se a função do freio eletromagnético responde normalmente sob simulação de vento forte.
5. Conecte inversor ou cargas de corrente contínua, como lâmpadas, fonte de alimentação móvel para perceber o consumo de energia eólica em tempo real; combine painéis solares para fornecimento de energia híbrida, se necessário.
6. Itens de inspeção diária: Verificar regularmente o aperto dos parafusos das pás e da torre; limpe a poeira e excrementos de pássaros na superfície da lâmina trimestralmente; testar o sistema de freio antes da temporada de tufões.
7. Armazenamento ocioso de longo prazo: Trave o freio eletromagnético para fixar o rotor, cubra toda a máquina com uma capa protetora à prova d'água para evitar o envelhecimento prolongado pelo vento e pelo sol.

Cenários de aplicação

O gerador de turbina eólica de eixo vertical é ideal para geração de energia distribuída descentralizada. Os principais cenários aplicáveis ​​​​incluem: fornecimento de energia para telhados de vilas familiares, casas rurais autoconstruídas, cabanas remotas fora da rede nas montanhas, monitoramento de iluminação local cênica, equipamentos de irrigação agrícola, energia de espera da estação base de comunicação, microrrede de área de névoa salina costeira, sistema híbrido eólico-solar no telhado de edifícios de escritórios comerciais, correspondência de energia móvel para camping e projetos de demonstração de carbono zero em parques ecológicos. Modelos de pequena potência (200W-800W) são priorizados para suplemento diário de eletricidade residencial; modelos de potência média e grande (1kW-30kW) atendem parques comerciais, fazendas e fonte de alimentação industrial remota em espera.

Benefícios para o cliente

• Geração de energia estável em campos eólicos complexos urbanos O projeto de entrada de vento omnidirecional evita a perda de eficiência causada por mudanças frequentes na direção do vento nas cidades, resolvendo o principal problema das turbinas eólicas horizontais inadequadas para ambientes de construção urbana.
• Ultra-baixo ruído amigável para vida residencial A estrutura sem engrenagens de levitação magnética controla o ruído abaixo de 35dB, sem problemas de poluição sonora, pode ser instalada com segurança em telhados residenciais sem reclamações de vizinhos.
• Forte adaptabilidade climática reduz a taxa de falhas IP67 totalmente à prova d'água + resistência a tufões nível 12, adapta-se à névoa salina chuvosa, com neve, costeira e regiões de alta e baixa temperatura, operação estável durante todo o ano com baixa frequência de manutenção.
• A automontagem reduz despesas de engenharia O kit DIY modular elimina a contratação de equipe de instalação profissional, os usuários completam a configuração de forma independente para economizar mão de obra de construção e custos de transporte.
• O híbrido eólico-solar melhora a estabilidade da fonte de alimentação Compatível com todos os principais painéis solares e baterias de armazenamento, compensa a falta de energia em dias sem vento ou nublados para obter uma fonte de alimentação estável fora da rede 24 horas por dia.
• Redução da conta de eletricidade a longo prazo e valor ambiental verde A energia eólica renovável gratuita compensa o consumo de eletricidade da rede, alcançando uma redução contínua dos custos domésticos; a emissão zero de carbono atende aos padrões de avaliação de economia de energia para residências verdes, parques com zero carbono e empresas.
• A proteção dupla do freio prolonga a vida útil do equipamento A combinação de travamento aerodinâmico passivo e freio eletromagnético ativo evita danos ao rotor sob vendaval extremo, prolongando efetivamente toda a vida útil da máquina.

Certificação de Qualidade e Conformidade

Todos os geradores de turbina eólica de eixo vertical passam nos padrões de testes de segurança de equipamentos de energia eólica. As lâminas compostas de FRP passam por testes aerodinâmicos de tração, envelhecimento e túnel de vento; O gerador de ímã permanente de levitação magnética atende aos padrões de baixo ruído e eficiência energética. Inspeção à prova d'água IP67 de máquina inteira, teste de simulação de resistência a tufões e teste de operação de envelhecimento contínuo de 72 horas antes da entrega. Os produtos estão em conformidade com as novas especificações de equipamentos de energia CE e RoHS, apoiando a inspeção de fábrica de terceiros para pedidos no atacado em massa, seguros para uso doméstico e comercial a longo prazo.

Opções de personalização

Oferecemos serviço personalizado completo de OEM e ODM para pedidos em grandes quantidades. Os itens personalizáveis ​​​​incluem: Potência de saída (200W ~ 30kW), tensão nominal de saída DC / AC, altura da torre, cor da aparência da lâmina, impressão / relevo do logotipo da marca de superfície, tela de monitoramento em tempo real HMI do controlador MPPT, sistema de freio hidráulico estendido, tratamento de superfície especial costeira anti-névoa de sal, correspondência completa do sistema de suporte híbrido eólico-solar. O desenvolvimento de desenhos personalizados está disponível de acordo com o espaço de instalação do cliente e a demanda de consumo de energia.

Processo de Produção

1. Inspeção de matéria-prima: teste liga de alumínio aeroespacial, resina de fibra FRP, rolamento de levitação magnética e núcleo de ímã permanente para indicadores de resistência, anti-envelhecimento e baixo ruído. 2. Moldagem integrada de lâmina helicoidal: Lâminas compostas de FRP para fundição de molde, conduzem correção de otimização aerodinâmica em túnel de vento. 3. Montagem do gerador: Monte o gerador de ímã permanente de levitação magnética sem engrenagens, realize testes de ruído e eficiência de energia. 4. Conjunto de componentes modulares: Combine o eixo vertical, o suporte de fixação da lâmina, a torre e o controlador MPPT inteligente, complete a inspeção da fiação. 5. Teste de envelhecimento de toda a máquina: Simule diferentes ambientes de velocidade do vento para teste de rotação contínua, verifique o desempenho de inicialização, proteção de freio e estabilidade de saída de energia. 6. Acabamento e embalagem de exportação: Acabamento de cor de superfície, kit de acessórios completo, embalagem de caixa de madeira à prova de choque para remessa a granel no exterior.
